全自動多功能插膠殼機

設備功能
此設備可實現線材一端自動切線，剝皮，扭線，沾錫，另一端自動切線、剝皮、端子壓著，穿膠殼功能，支持2種規格不同線徑或兩種不同端子同時作業，易更換料號方便。
<注:可以根據產品工藝特點，提供個性化線束加工解決方案，非標定制設備>
1、振動盤自動送料散裝膠殼;
2、設計簡單，易操作，調試方便;
3、更換產品規格簡單，用時短;
4、贈配卷軸線通用送線機;
5、每P可自由設定線材切斷長度及剝口長度;
6、配備日本索路壓力監控;
7、設備自動挑選，隔離制程不良品;
8、端子插入作100%后拉檢測。

在線咨詢

聯系電話：133 7777 0857

產品詳情

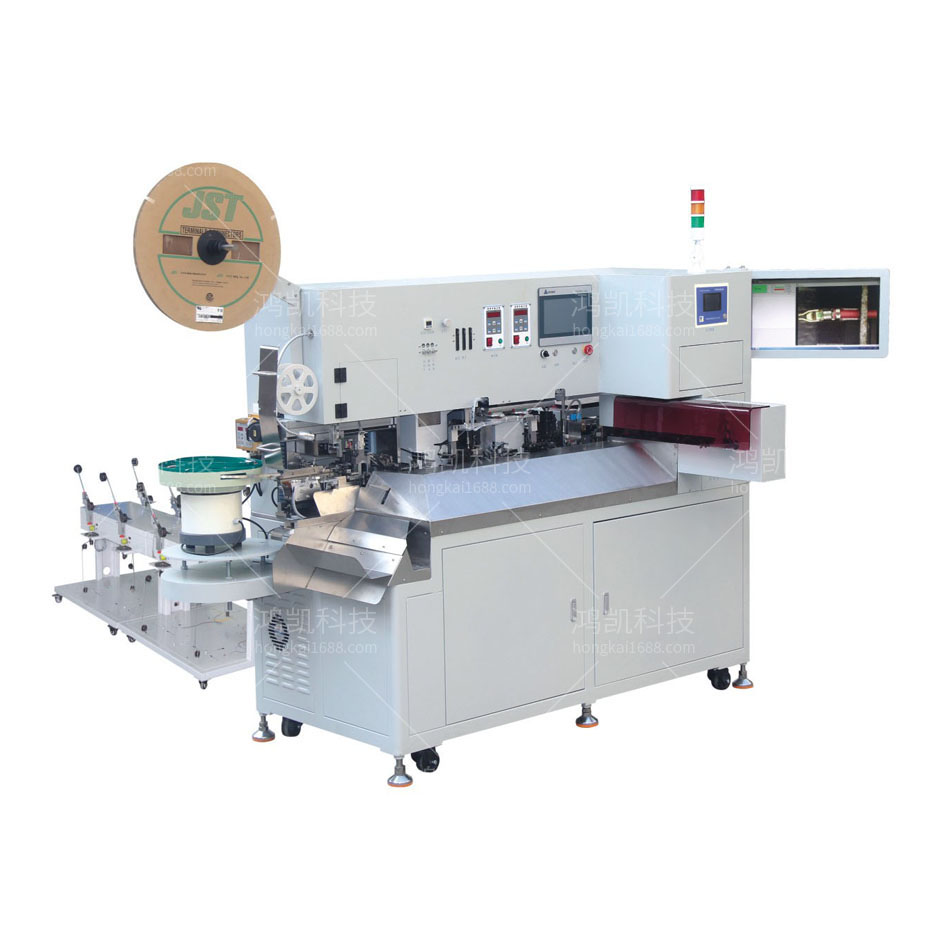

全自動多功能插膠殼機介紹：

產品規格：
型號：全自動多功能插膠殼機
電源：AC 220V
最大功率：約5.0KW
氣壓：0.4~0.6 MPa
機器重量氣：約680KG
外型尺寸：2550Lx1200Wx2080H(mm)(不含送線機線機及振動盤部分，非標機尺寸以實機為準)
上料方式：振動盤自動送膠殼，送線機自動送線材，馬達自動送錫絲及錫水
功能：A端:搓線沾錫; B端:剝皮，壓著，插入。
加工范圍：AWG18-AWG24或AWG22-AWG30最多8種顏色線材同時作業(更多顏色可定制)
加工長度：600≥L>40mm(特殊需求請聯系當值業務)
裁線精度：0.5mm+裁線長度*0.2%
剝皮長度：A端:0-6.0mm: B端:0-10.0mm
扭線長度：3mm-10mm
沾錫長度：0mm-10mm
壓著能力：1.5KN可根據客戶要求訂
做最大插PIN數：單排20孔，最大3排
最大插PIN色數：8色(更多顏色須定制)
膠殼尺寸：MAX.40x25x25mm
生產效率：1800-2000PIN/H(實際依線材長度及功能開啟有變化)
檢測裝置：端子有無，插殼后拉檢測，膠座有無，生產不良率可設定。
選配：端子壓力監控
