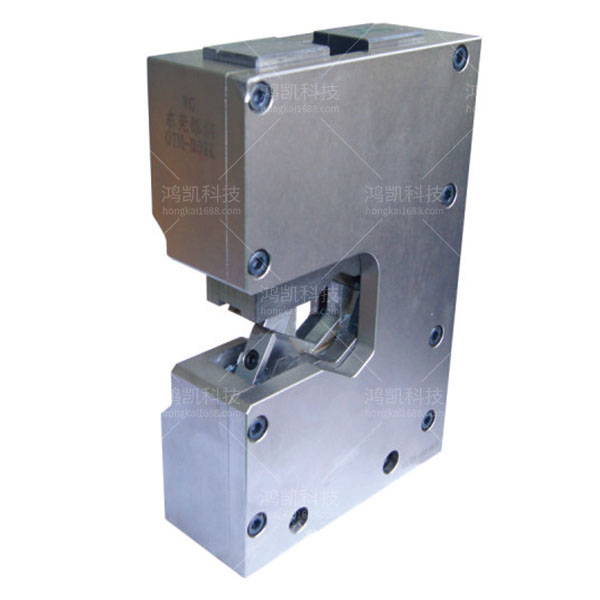

YHK-六方免換壓接模具介紹

YHK-六方免換壓接模具背景技術：

隨著市場的需求，針對大平方圓管端子的壓接，要求外型標準化，對壓接尺寸和六方外觀要求嚴格，對壓接后的端子做拉力測試，剖面分析，溫升測試等，都要能絕對達標，而傳統的壓六方端子機刀模和機器采用一體的方式，在更換壓接刀模時，不僅麻煩且成本昂貴，且其端子壓模的尺寸固定，在對一些特殊端子進行壓接時，處理比較繁瑣，比如在端子頭很大，壓接位很小，傳統六方模無法穿過端子頭，如果壓接線纜很長，壓接完成后也很難取出，人工所耗時間較長，生產效率低，加工質量差，無法滿足市場需求。

YHK-六方免換壓接模具技術特征：

1、六方免換壓接模具，包括挖空式裝模架和固定設于所述裝模架一側上的模架蓋，其特征在于：所述裝模架上設有上模座、下模座和加工腔，所述上模座和所述下模座對應設于所述加工腔的上下兩端，所述上模座和所述下模座上分別設有鏡像設置的第一刀模模組和第二刀模模組，所述第一刀模模組和所述第二刀模模組在所述加工腔內形成六方加工口。

2、根據要求1所述的六方免換壓接模具，其特征在于：所述第一刀模模組和所述第二刀模模組分別包括鏡像設置并依次連接的第一刀模、第二刀模和第三刀模。

3、根據要求2所述的六方免換壓接模具，其特征在于：所述裝模架的上下兩端分別設有安裝槽，所述上模座和所述下模座分別固定設于所述安裝槽內。

4、根據要求3所述的六方免換壓接模具，其特征在于：所述上模座和所述下模座上分別設有鏡像設置的第一滑槽和第二滑槽，所述第一滑槽和所述第二滑槽內分別設有彈簧。

5、根據要求4所述的六方免換壓接模具，其特征在于：所述第一刀模和所述第二刀模分別經所述彈簧活動設于所述第一滑槽和所述第二滑槽內，所述第三刀模分別固定設于所述上模座和所述下模座上。

6、根據要求5所述的六方免換壓接模具，其特征在于：所述上模座的頂部設有連接孔。

7、根據要求1所述的六方免換壓接模具，其特征在于：所述六方加工口的鉚壓面積范圍為16-120m2。

YHK-六方免換壓接模具技術總結

本實用新型涉及模具技術領域，尤其涉及六方免換壓接模具，其包括挖空式裝模架和固定設于裝模架一側上的模架蓋，裝模架上設有上模座、下模座和加工腔，上模座和下模座對應設于加工腔的上下兩端，上模座和下模座上分別設有鏡像設置的第一刀模模組和第二刀模模組，第一、第二刀模模組在加工腔內形成六方加工口，第一、第二刀模模組分別包括鏡像設置并依次連接的第一刀模、第二刀模和第三刀模，其為獨立的一套六方壓接模具，可安裝在不同的壓力機上使用，且模具內部六個刀模更換方便快捷。減小了工人放置端子的時間，提高了生產效率，不同大小的端子只需調節壓接高度，壓接完成后的六方絕對標準，且六邊無毛邊，采用上下鉚壓的方式方便，穩定。

YHK-六方免換壓接模具技術參數

壓接范圍：10-300MM²
刀模厚度：12MM（可定制）
外形尺寸：188*100*250MM
重量：17KG
壓接形狀：六邊型
行程：50MM
