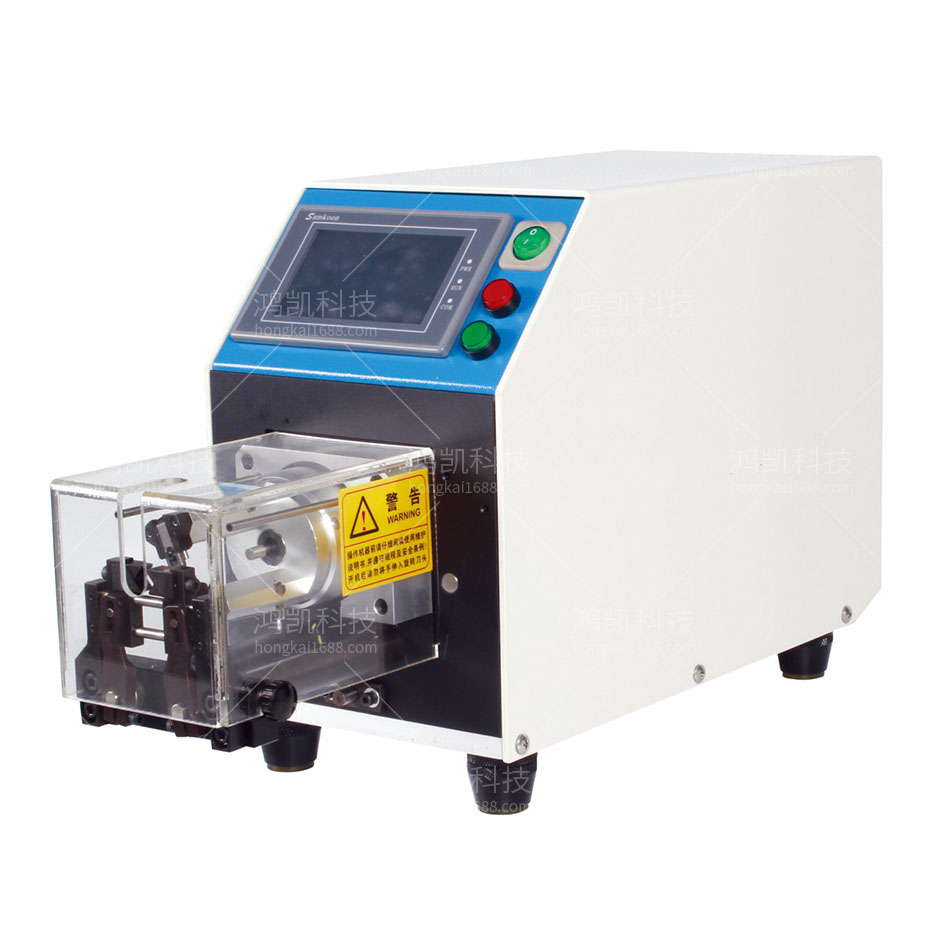

同軸電纜剝線機介紹

同軸電纜剝線機原理

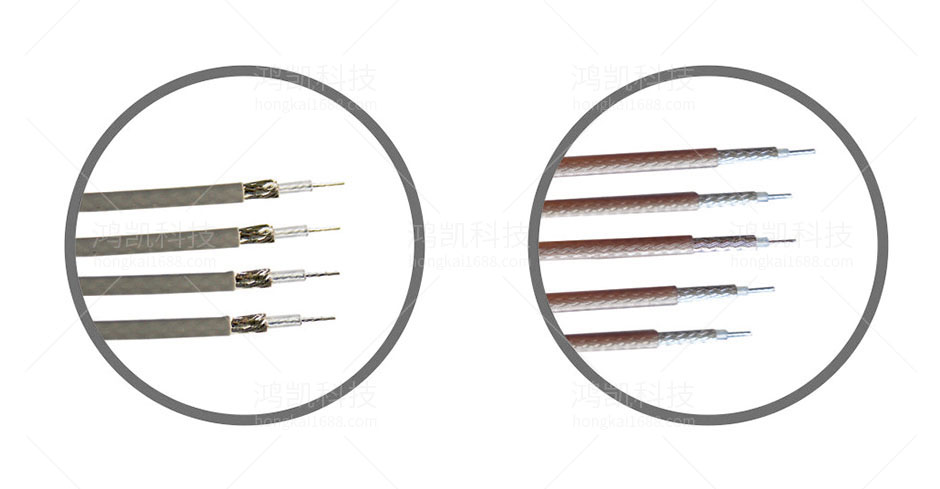

本自動剝線機主要是針對一種波紋管同軸電纜的自動剝線機設備。本電纜剝線機有兩片相同的刀片，分別位于旋刀頭左部的左刀片和右部的右刀片組成，左刀片和右刀片的前刀刃與前刀刃的兩側面成直角，左刀片和右刀片的前刀刃與電纜的中心軸線的夾角為5～6°，左刀片的前刀刃接觸于電纜屏蔽層表層位置處，右刀片的前刀刃接觸于電纜內導體表層位置處。電纜內導體右端設置一個中心定位銷軸，中心定位銷軸左端設有一個凹坑，電纜內導體的右端面卡在凹坑內。本電纜剝線機每剝切一次波紋管同軸電纜都是一次性成功完成，所剝電纜的端面平整、表面光滑且內導體無銳角。電機自動剝切省工、省時、省力且高效，可控制所剝電纜的尺寸，通過腳踏開關方便地操作，電性能良好。

同軸電纜剝線機功能特點

新型設計的高速旋轉剝皮頭確保了加工的高精度
采用智能數字光電技術、進口滾珠軸承、絲桿驅動
按鈕腳踏/感應三種啟動方式，滿足多種加工工況
專利技術的同軸心定位裝置，更換刀具時，無需重新校正，操作簡單。

同軸電纜剝線機技術參數

剝線范圍：0.6mm-7.5mm
剝皮長度：0.1mm-48mm
切割深度單位：0.01mm
最大剝皮層數：9層
刀片：2片
電源：220v50/60Hz
生產率：400-600pcs/h
重量：22kg
尺寸：530*190*330mm
