全自動波紋管一體機背景技術：

波紋管是一種常用的管道，現有的對波紋管的加工工序一般是采用人工完成，工作效率較低，同時成品的質量參差不齊，質量難以保障，市面上亦有少許加工波紋管的機器，但是現有的機器一般結構都較復雜，切加工出的波紋管的切面質量較差，為此本發明提供一種結構完善、自動化程度高、精度高的全自動波紋管一體機。

全自動波紋管一體機技術特征：

一種全自動波紋管一體機，其特征在于包括：

機架，機架上設置有放料裝置，用于儲存并往外輸送波紋管，并控制波紋管的放料速度；

送料裝置，與放料裝置對接，設置在機架上，用于驅動波紋管往前移動，并控制波紋管處于自然狀態；

長度測量裝置，設置在機架上，用于對經過的波紋管的長度進行測量；

切斷裝置，設置在機架上，與長度測量裝置連接，用于將波紋管按設定尺寸切斷。

全自動波紋管一體機功能特點

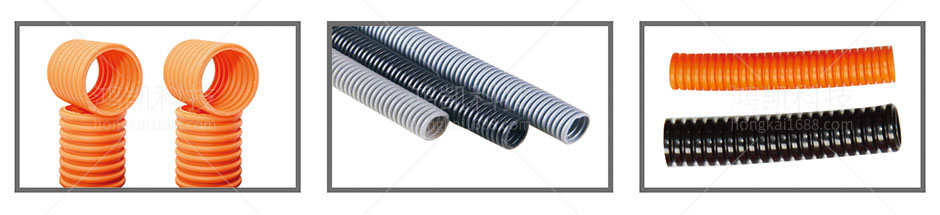

本機用于圓形塑料軟管，波紋管的裁切
準確切割波峰波谷，具備剖開功能
伺服電機+步進電機控制，精準送料
旋轉刀切割方式，切口更加平整

全自動波紋管一體機技術總結

本發明公開了一種全自動波紋管一體機，包括：機架，機架上設置有放料裝置，用于儲存并往外輸送波紋管，并控制波紋管的放料速度；送料裝置，與放料裝置對接，設置在機架上，用于驅動波紋管往前移動，并控制波紋管處于自然狀態；長度測量裝置，設置在機架上，用于對經過的波紋管的長度進行測量；切斷裝置，設置在機架上，與長度測量裝置連接，用于將波紋管按設定尺寸切斷。采用上述結構的本發明可以實現對波紋管的平穩放料、送料、自動檢測經過的波紋管的長度、按設定尺寸將波紋管切斷，工作效率極高，精度較高。可見本發明結構簡單實用，效果顯著。

全自動波紋管一體機技術參數

裁切直徑：4mm-30mm
剪切長度：0.1-9999.9mm
剪切精度：±0.1mm
控制系統：PLC
電源：220V50/60Hz
重量：190kg
尺寸：1770*660*1550mm
